Descripción
4 polos para derivaciones eficientes
Conexiones rápidas, seguras y organizadas
Instalación fácil con tecnología PUSH WIRE®
Conexiones rápidas, prácticas y confiables

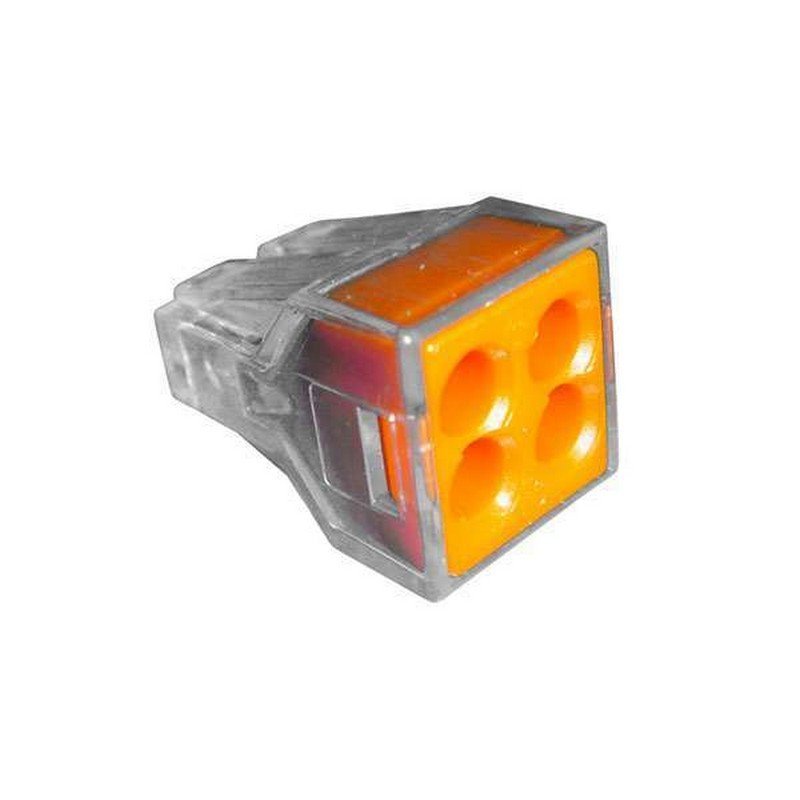

El Conector WAGO 773-104 es una solución compacta para realizar conexiones eléctricas de forma rápida y organizada. Su tecnología PUSH WIRE® permite insertar el conductor directamente en el conector, facilitando el proceso de instalación y reduciendo el tiempo necesario para realizar empalmes dentro de cajas de derivación. Su configuración de 4 puntos de conexión permite conectar hasta cuatro conductores en un mismo potencial.
Diseñado para cajas de derivación
Este conector está desarrollado para aplicaciones de conexión dentro de cajas de derivación eléctricas, donde se requiere una solución compacta y ordenada. Su diseño con entrada lateral de conductores facilita la organización del cableado y permite aprovechar mejor el espacio disponible dentro de la caja.
Tecnología PUSH WIRE®: conexión por inserción
La tecnología PUSH WIRE® permite realizar la conexión mediante un sistema de inserción directa. Una vez preparado el conductor con la longitud de pelado indicada, este se introduce en el punto correspondiente del conector. Este sistema simplifica las labores de instalación frente a métodos tradicionales que requieren elementos adicionales para realizar el empalme.
Compatible con conductores 18 a 12 AWG
El WAGO 773-104 admite conductores rígidos de 0,75 a 2,5 mm², equivalentes aproximadamente a 18-12 AWG. Para conductores trenzados, la especificación contempla un rango de 1,5 a 2,5 mm², equivalente a 16-12 AWG. Cuando todos los conductores son de la misma sección, también puede utilizarse conductor de 0,75 mm² / 18 AWG.
Conexión eléctrica para instalaciones exigentes
La referencia 773-104 cuenta con una corriente nominal de 24 A y una tensión nominal de 400 V, de acuerdo con los datos eléctricos especificados por WAGO. Además, presenta una tensión nominal de impulso de 4 kV, características que permiten utilizarlo en diferentes aplicaciones de conexión eléctrica compatibles con sus especificaciones.
Diseño compacto y fácil de identificar
Su característica combinación de carcasa transparente y tapa naranja permite identificar rápidamente el conector dentro de una instalación. Además, sus dimensiones compactas de aproximadamente 13 mm de ancho × 13,1 mm de alto × 19,5 mm de profundidad facilitan su integración en espacios reducidos dentro de cajas eléctricas.
Material pensado para aplicaciones eléctricas
El conector cuenta con clasificación de inflamabilidad UL94 V-2, de acuerdo con la ficha técnica. Su construcción está orientada a aplicaciones de conexión eléctrica y ofrece una solución totalmente aislada para mantener los puntos de conexión protegidos dentro de la instalación.

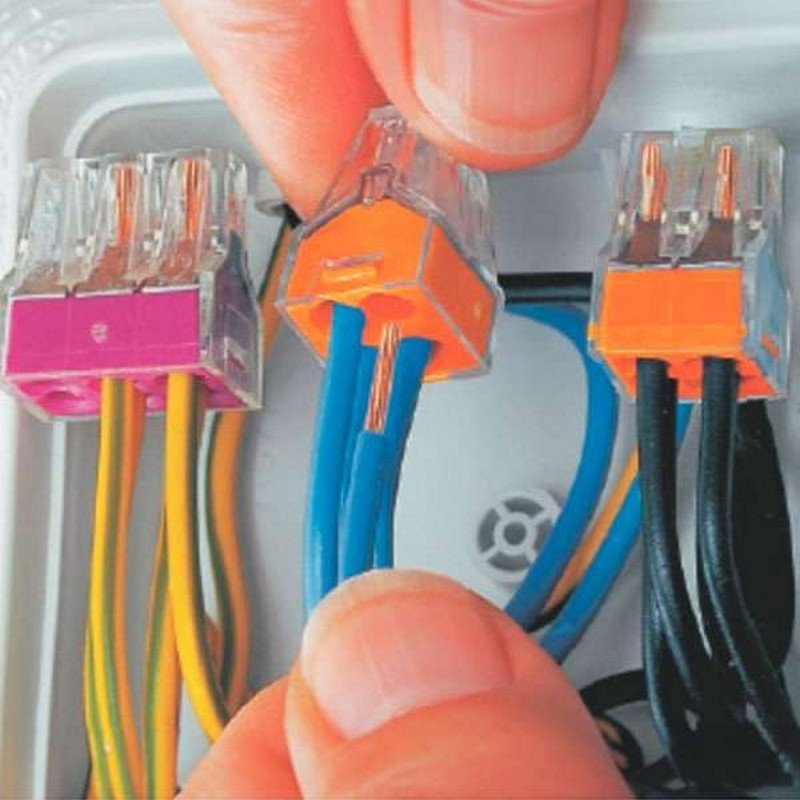

Instalación sencilla y organizada
Para realizar la conexión, el conductor debe prepararse respetando una longitud de pelado de 12 mm y posteriormente insertarse en el punto de conexión correspondiente. La disposición lateral de las entradas ayuda a mantener los conductores organizados y facilita el trabajo del instalador, especialmente en espacios donde el orden del cableado es importante.
Ideal para proyectos residenciales, comerciales e industriales
Por su formato compacto, capacidad de conexión y facilidad de instalación, el WAGO 773-104 puede emplearse en diferentes trabajos eléctricos compatibles con sus características: cajas de derivación, mantenimiento eléctrico, instalaciones residenciales, proyectos comerciales y aplicaciones de cableado. Su formato de cuatro conexiones resulta especialmente útil cuando se necesita realizar una derivación manteniendo el cableado más organizado.
