Descripción
Conexiones eléctricas más rápidas, seguras y duraderas

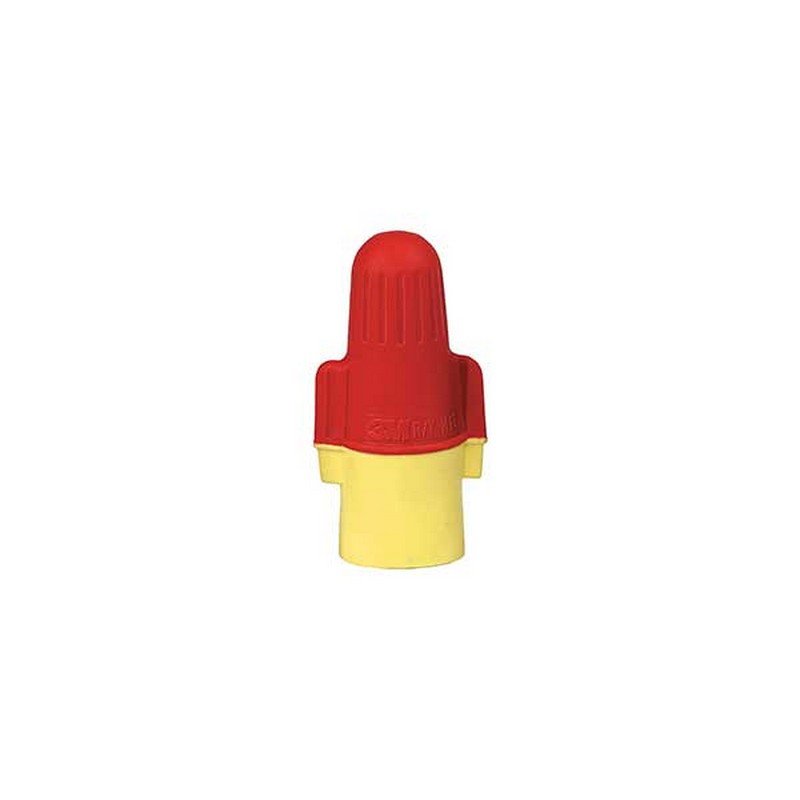

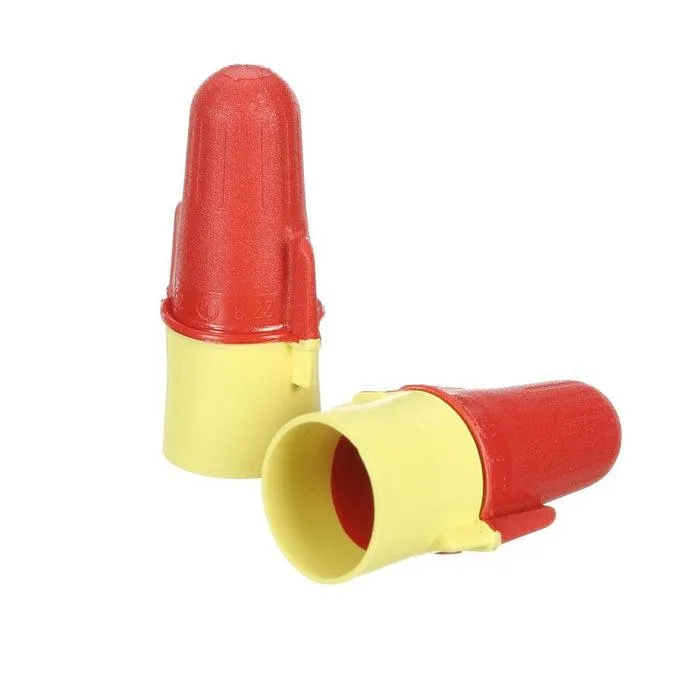

El Conector de Resorte 3M™ R/Y+ Rojo-Amarillo ha sido desarrollado para realizar empalmes eléctricos de manera rápida, segura y profesional. Su diseño incorpora un resorte interno de alta resistencia que mantiene una presión constante sobre los conductores, proporcionando una conexión firme y estable sin necesidad de soldaduras ni herramientas especiales.
Es la solución ideal para instalaciones eléctricas donde se requiere rapidez en el montaje, alta confiabilidad y un excelente desempeño a largo plazo.
Máxima capacidad para múltiples conductores
Gracias a su mayor capacidad, este conector permite realizar empalmes de varios conductores de cobre en un solo punto, siendo compatible con configuraciones de hasta 5 conductores calibre 12 AWG, lo que lo convierte en una excelente opción para cajas de derivación, tableros eléctricos y proyectos con múltiples ramificaciones.
Su diseño facilita el trabajo del instalador y reduce el tiempo empleado en cada conexión.
Sistema de resorte de alto desempeño
En el interior del conector se encuentra un resorte de acero templado diseñado para ejercer una presión uniforme sobre los conductores. Este mecanismo garantiza un excelente contacto eléctrico, minimiza la resistencia de la unión y ayuda a prevenir falsos contactos ocasionados por vibraciones o dilataciones térmicas.
El resultado es un empalme seguro, estable y de larga duración.
Aislamiento resistente para mayor seguridad
La carcasa está fabricada en un termoplástico de alta calidad con propiedades retardantes a la llama. Este material protege la conexión frente a golpes, humedad y condiciones normales de operación, ofreciendo un nivel adicional de seguridad en instalaciones eléctricas residenciales, comerciales e industriales.
Su diseño ergonómico permite un agarre cómodo y un apriete sencillo durante la instalación.
Aplicaciones recomendadas
El Conector de Resorte 3M™ R/Y+ es ideal para:
- Instalaciones eléctricas residenciales.
- Redes eléctricas comerciales.
- Sistemas de iluminación.
- Tableros eléctricos.
- Cajas de derivación.
- Circuitos de tomacorrientes.
- Automatización y control.
- Mantenimiento preventivo y correctivo.
- Proyectos industriales de baja tensión.

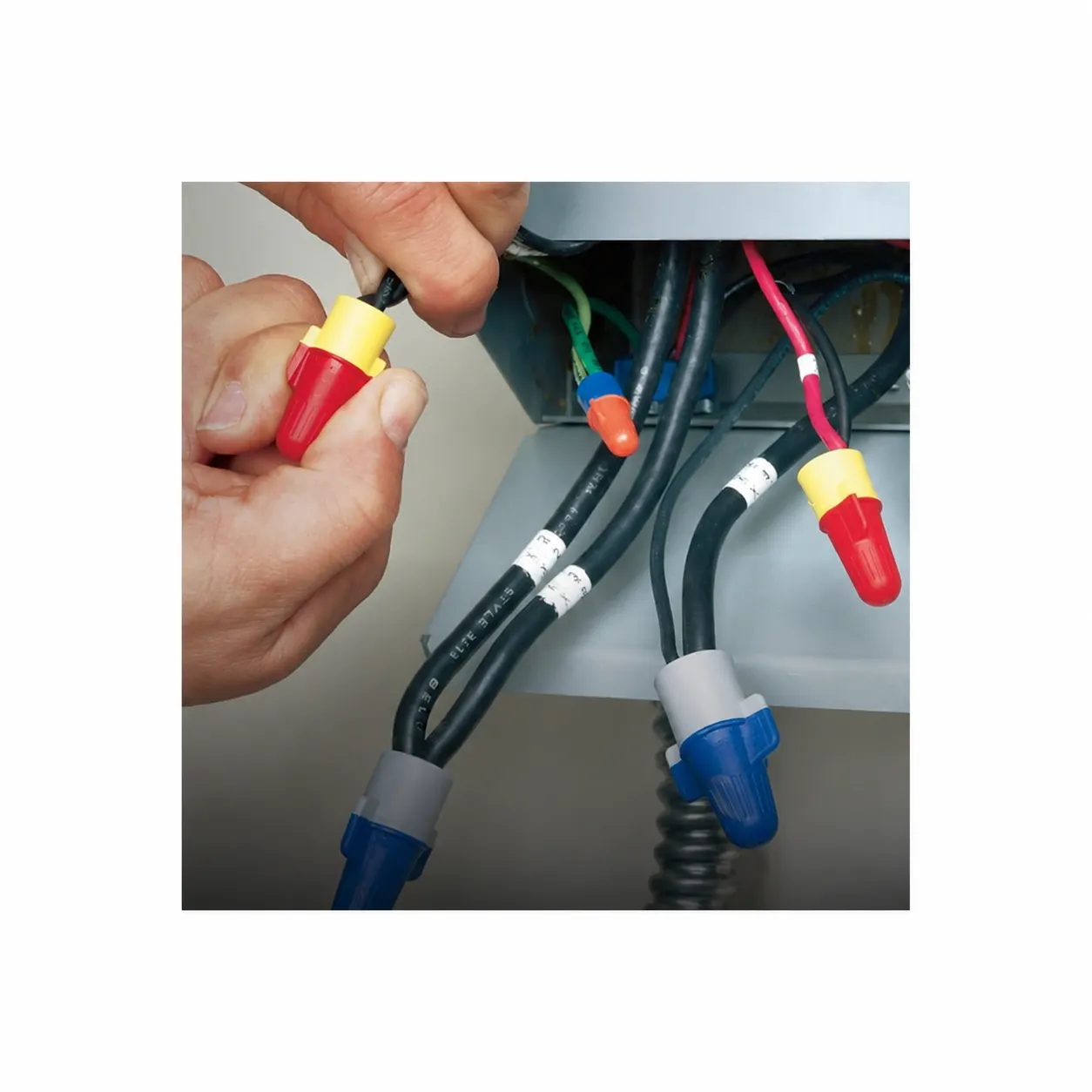

Instalación sencilla
Para realizar el empalme solo se deben pelar los conductores a la longitud recomendada, alinearlos e introducirlos en el conector mientras se gira en sentido horario. El resorte interno se ajusta automáticamente, generando una presión constante que mantiene la unión firme y confiable.
Este sistema permite obtener conexiones uniformes con un menor tiempo de instalación.
Fabricado para ofrecer larga vida útil
Cada componente ha sido diseñado para soportar las exigencias propias de las instalaciones eléctricas modernas. Su excelente resistencia mecánica y eléctrica ayuda a prolongar la vida útil del empalme, disminuyendo la necesidad de mantenimientos y reduciendo el riesgo de fallas por conexiones deficientes.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Marca | 3M™ |
| Línea | Conector de Resorte Scotchlok® |
| Referencia | 80000209785 |
| Color | Rojo / Amarillo |
| Tipo | Conector de resorte para empalmes |
| Material del cuerpo | Termoplástico de alta resistencia retardante a la llama |
| Material del resorte | Acero templado de alta resistencia |
| Conductores compatibles | Cobre sólido y multifilar |
| Calibres compatibles | 22 a 12 AWG |
| Capacidad máxima | Hasta 5 conductores calibre 12 AWG (según combinación) |
| Voltaje máximo | 600 V |
| Temperatura máxima de operación | 105 °C |
| Uso | Instalaciones eléctricas de baja tensión |
Beneficios principales
- ✅ Instalación rápida y sencilla.
- ✅ Excelente fuerza de sujeción gracias al resorte interno.
- ✅ Compatible con conductores de cobre sólidos y multifilares.
- ✅ Permite empalmar múltiples conductores en un solo punto.
- ✅ Reduce tiempos de instalación y mantenimiento.
- ✅ Aislamiento resistente y retardante a la llama.
- ✅ Excelente conductividad eléctrica y baja resistencia de contacto.
- ✅ Ideal para aplicaciones residenciales, comerciales e industriales.
- ✅ Fabricado con la calidad y confiabilidad característica de 3M™.
¿Por qué elegir el Conector de Resorte 3M™ R/Y+?
El Conector de Resorte 3M™ R/Y+ Rojo-Amarillo Ref. 80000209785 es una solución confiable para quienes buscan realizar conexiones eléctricas de alta calidad de forma rápida y segura. Su capacidad para alojar hasta cinco conductores, junto con su sistema de resorte de alto desempeño y su resistente aislamiento, lo convierten en una excelente opción para proyectos eléctricos que requieren eficiencia, seguridad y durabilidad. Su diseño facilita el trabajo del instalador y garantiza un rendimiento constante incluso en aplicaciones exigentes.
